2.1、專用防水水表和抄表箱在黃河以南，長江以北的廣大地區，地下表井對防御水表的凍害起了很大的作用。按照2005年住建部的行業標準，采用集抄系統的住宅供水管道安裝在地下，并設置地下表井，集中安裝住戶的計量水表。在城市老舊小區改造，水表集中安裝于戶外地下表井，是一種適宜的方案。但是，當?shù)叵卤砭捎媒饘倬w或是井深一米以上時，基本屏蔽了超高頻無線電波信號的接收和發射。而且井內滲水積水是無法避免的。塑料制造的遠傳水表電路盒，根本無法阻止水分子侵入電路盒內，兩三年內100%地?fù)p壞無法工作。

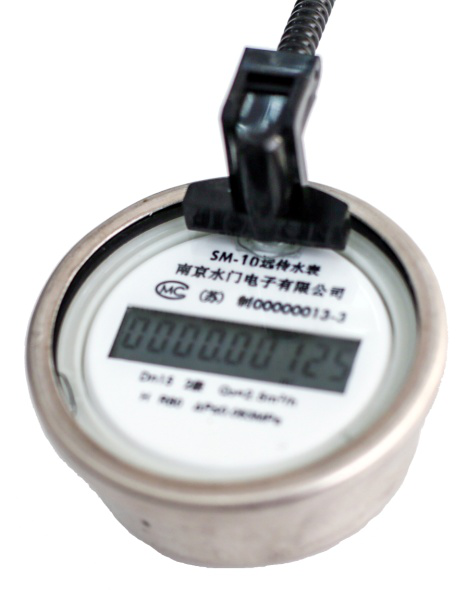

如圖2所示，SM-10J型遠傳水表的電路盒外殼采用水分子無法穿透的不銹鋼和鋼化玻璃制造而成，徹底避免了水的侵害，可以長期在地下表井穩定工作。SM-10J型遠傳水表的表殼有增強尼龍，304不銹鋼，黃銅三種材質的選擇。
SM-227型NB-IoT窄帶網無線抄表箱采用304不銹鋼的外殼，出線采用特殊的20毫米
圖2單芯灌膠結構，徹底防止水分子穿透侵入抄表箱。無線抄表箱的天線，外部用10毫米厚的PPR材料保護，防水抗壓。SM-227型NB-IoT窄帶網無線抄表箱與SM-10J型遠傳水表之間總線的連接有特殊的施工要求，必須盡可能采用融錫焊接電纜的接頭，除了用熱縮絕緣管包住接頭外，還必須浸泡防水膠密封工藝處理。
圖3
2.2、抄表箱的安裝位置
如果現場環境條件允許或地下表井之上可能停放車輛，抄表箱應盡可能安裝在地下表井附近的建筑墻壁上，高于地面2米以上的位置。將井內抄表總線用塑料或金屬護線管保護，從地下沿墻體引入抄表箱內。這樣處理的好處是：
第一、通訊的信號強度遠遠優于地下表井；
第二、保證了抄表箱的工作環境優于地下表井，延長使用壽命；
第三、便于抄表箱的管理和維護。
如果條件不允許，則可以在地下表井內壁，距地表面下方10厘米處，沿水平方向打一個深25厘米，直徑2厘米的孔。將抄表箱的天線插入孔內安放，使天線伸出地下表井蓋的屏蔽范圍之外，可以接受和發射與移動基站通訊的信號，又不會破壞地表面的外觀
